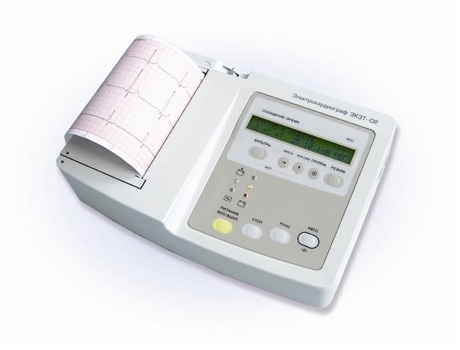

Электрокардиограф ЭК3Т-02 трехканальный

• Ударопрочный корпус
• Расчет основных параметров
• Возможность диагностики стенокардии (ST-смещение)
• Сохранение в архиве последних 64-ти ЭКГ
• Оптимален для использования в автомобилях скорой помощи

Электрокардиограф предназначен для регистрации электрокардиограмм (ЭКГ) в ручном или автоматическом режимах по двенадцати общепринятым отведениям.

В ручном режиме работы электрокардиографа регистрируются выбранные группы отведений, служебная информация, а в конце записи — средние значения ЧСС и RR интервалов, максимальное и минимальное значение RR и их разница.

В автоматическом режиме производится синхронная регистрация всех групп отведений по трем каналам. В конце записи выводятся результаты автоматического анализа параметров ЭКГ: длительности зубца Р, интервалов PQ, QRS, QT, QTc; угол поворота электрической оси сердца AQRS, смещение ST-сегмента (в случае превышения нормы).

Электрокардиограф имеет режим записи ЭКГ в память и может хранить до 64-ти последних ЭКГ. Порт RS-232 позволяет подключить электрокардиограф к компьютеру и передать записанные ЭКГ для анализа и хранения.

Предусмотрена опциональная возможность передачи снятой ЭКГ по телефону.

Режимы работы прибора можно изменять с помощью меню настроек.

В электрокардиографе имеются автоматический контроль наложения электродов, определение кардиостимулятора (вывод сообщения и символов импульса) у пациента, цифровые фильтры (сетевой, антитреморный, антидрейфовый).

Входы электрокардиографа защищены от импульсов дефибриллятора.

Регистрация производится на термореактивной бумаге с помощью термопринтера.

Для индикации установок и режима работы используется жидкокристаллический символьный дисплей (2 строки по 24 символа) с подсветкой. Управление прибором производится с помощью пленочной клавиатуры.

Электрокардиограф работает от встроенной аккумуляторной батареи или от сети 220 В через внешний блок питания и может автоматически переключаться на сеть и обратно. Встроенное зарядное устройство автоматически отключается в конце зарядки. От заряженной батареи можно записать не менее 80-ти ЭКГ. Состояние аккумулятора при работе помогает отследить индикатор, расположенный на корпусе прибора.

Ударопрочный корпус имеет металлическое дно и выдвижную алюминиевую ручку.

Технические характеристики электрокардиографа ЭК3Т-02:

• Диапазон входных напряжений — от 0,03 до 8 мВ.
• Чувствительность — 2,5; 5; 10; 20 мм/мВ.
• Скорость движения бумаги -12,5; 25; 50 мм/сек.
• Полоса пропускания сигнала — от 0,05 до 100 Гц.
• Входной импеданс — не менее 10 МОм.
• Коэффициент подавления синфазного сигнала — не менее 100 000.
• Ширина бумаги — 112 мм.
• Разрешающая способность:
     — по вертикали 8 точек/мм,
     — по горизонтали 16 точек/мм.
• Питание от сети переменного тока (220±22) В или от внешнего источника постоянного тока напряжением от 15 до 27 В.
• Потребляемая мощность — не более 25 ВА.
• Габаритные размеры — 260×175×70 мм.
• Масса электрокардиографа — 1,7 кг.
• Требования по электробезопасности — класс I, тип СF.
• Зарядка батареи — не более 4 часов.
• По механическим воздействиям ЭК соответствует требованиям для группы 5 по ГОСТ Р 50444.

Рег. удостоверение № ФСР 2008/01875 от 06.02.2008 г.
