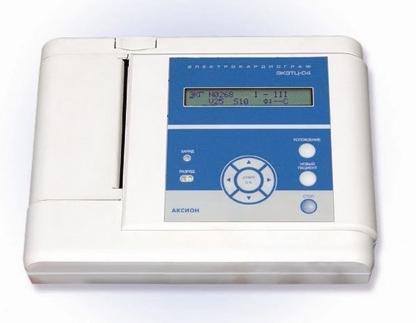

Электрокардиограф ЭК3ТЦ-04 «Аксион» трехканальный

• Высокопрофессиональный электрокардиограф
• Полная диагностика сердечно-сосудистой системы человека
• (241 диагноз-категория, обсчет 142 параметров ЭКГ)
• Оптимален для использования врачами общей практики

ЭК3ТЦ-04 «АКСИОН» — это трех/шести/двенадцати-канальный цифровой электрокардиограф (ЭК). В ручном режиме съем ЭКГ производится синхронно по 12-ти стандартным отведениям и отведениям по Небу и Кабрера, с выводом в режиме реального времени любого блока из 3, 6 или 12 отведений поперек бумаги. Длительность съема ЭКГ в автоматическом режиме — 10, 16 или 24 сек. — устанавливается пользователем, снятая ЭКГ выводится на печать в формате, выбранном из меню вывода:


• 4 блока из 3-х отведений (I–III; aVR, aVL, aVF; V1-V3; V4-V6) длительностью 10, 16 или 24 сек. каждый;
• 4 блока из 3-х отведений (I–III; aVR, aVL, aVF; V1-V3; V4-V6) длительностью 2, 5, 4 или 6 сек. каждый;
• 4 блока из 3-х отведений в формате по Кабрера (aVL, I, -aVR; II, aVF, III; V1-V3; V4-V6);
• 2 блока из 6-ти отведений (I, II, III, aVR, aVL, aVF; V1- V6) длительностью 5, 8 или 12 сек. каж-дый;
• 12 отведений компактно поперек бумаги.

Предусмотрена возможность повторного вывода ранее снятой ЭКГ в другом формате с измененными параметрами чувствительности и скорости. Электрокардиограф поддерживает пять режимов работы — ручной, автоматический, режим-ритм, архив, настройка. Параметры режимов устанавливаются в пяти основных разделах меню, переключение которых осуществляется при помощи кнопок на панели прибора.

При включении производится автоматическое самотестирование прибора и устройства съема информации. Перед каждым обследованием прибор автоматически диагностирует качество наложения и возможное перепутывание электродов и уровень наведенных шумов с выдачей соответствующего сообщения на ЖК-индикатор.

Впервые в России прибор обеспечивает полную комплексную электрокардиографическую диагностику сердечно-сосудистой системы человека без применения персонального компьютера.

Электрокардиограф ЭК3ТЦ-04 «Аксион»:

• Автоматически измеряет 142 амплитудно-временных параметра ЭКГ
• Формирует типичные кардиоциклы с разметкой зубцов
• При использовании термобумаги без координатной сетки печатает сетку с шагом 1 или 5 мм при выводе ЭКГ и типичных кардиоциклов.
• Автоматически формирует синдромальное диагностическое заключение по ЭКГ для взрослых и детей от 1 года с высокой эффективностью (чувствительность и специфичность определения основных электрокардиографических синдромов составляет не менее 95%). Количество диагноз-категорий — 241
• Производит спектральный анализ сердечного ритма с выводом измеренных параметров на печать и обеспечивает построение кардиоинтервалограмм, скаттерограмм и гистограмм RR-интервалов (версия С).
• Позволяет мониторировать ритм с выявлением аритмии.
• Определяет наличие кардиостимулятора у пациента.
• Выводит на печать все вышеперечисленные параметры.

Прибор позволяет производить запись снятых ЭКГ и ритмограмм во встроенный архив с памятью на 99 обследований, удобен для работы на выезде.

Управление прибором осуществляется простой в обращении влагозащищенной клавиатурой с помощью системы открывающихся меню. Информация о режимах работы и предварительных настройках выводится на большой 2-хстрочный цифро-алфавитный ЖК-индикатор. Встроенные часы реального времени и календарь позволяют регистрировать точное время проведения обследования.

Прибор имеет эффективные цифровые фильтры сетевой помехи, антитреморный и дрейфа изо-линии, включаемые по усмотрению пользователя в любой комбинации.

Для регистрации ЭКГ на термобумаге применен термопечатающий механизм, обеспечивающий удобную заправку термобумаги и регистрацию ЭКГ с разрешающей способностью 8 точек/мм.

Входы электрокардиографа защищены от импульсов дефибриллятора с энергией до 360 Дж.

Электрокардиограф работает как от сети, так и от встроенной сменной аккумуляторной батареи. Полностью заряженный аккумулятор позволяет провести не менее 60-ти полных ЭКГ-обследований. Встроенное автоматическое зарядное устройство позволяет контролировать степень заряда аккумулятора и подзаряжать его по мере необходимости, исключая перезарядку.

Электрокардиограф изготавливается в исполнениях Д и С, отличающихся функциональными возможностями, предлагается комплектация детской версии. Имеет патент на промышленный образец 59613.

Технические характеристики ЭК3ТЦ-04:

• Прибор обеспечивает регистрацию отведений I, II, III, aVR, aVL, aVF, V1-V6, D, A, I.
• Диапазон входных напряжений — от 0,03 до 10 мВ.
• Чувствительность — 2,5; 5; 10; 20; 40 мм/мВ.
• Ширина бумаги — 112 мм.
• Скорость движения носителя записи — 5; 12,5; 25; 50 мм/сек.
• Постоянная времени — не менее 3,2 сек.
• Входной импеданс на частоте сигнала 10 Гц — не менее 20 МОм.
• Коэффициент ослабления синфазных сигналов — не менее 100 000.
• Ослабление помехи от питающей сети при включении режекторного фильтра — не менее 12 дБ.
• Питание ЭК осуществляется:
     — от сменной батареи аккумуляторов
     — от сети переменного тока напряжением (220±22) В номинальной частотой 50 Гц через встроенный сетевой блок питания
• Мощность, потребляемая от сети переменного тока — не более 50 ВА.
• Время зарядки батареи — 5 часов.
• Габаритные размеры ЭК без устройства съема информации:
     — длина 255 мм,
     — ширина 190 мм,
     — высота 60 мм.
• Масса — не более 2,0 кг.
• Имеется порт USB.
• По электробезопасности ЭК соответствует требованиям, предъявляемым к приборам класса I типа СF по ГОСТ Р 50267.0–92, ГОСТ Р 50267.25–94.
• По механическим воздействиям ЭК соответствует требованиям для группы 5 по ГОСТ Р 50444.

Рег. удостоверение № ФСР 2007/01279 от 28.11.2007 г.
